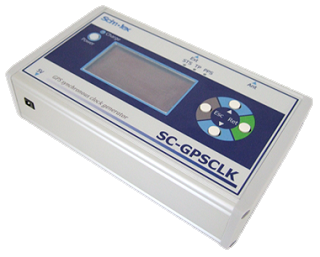

高精度GPSクロックSC-GPSCLK

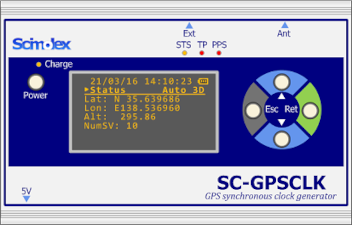

表示例

特徴

  • 2系統の信号出力

    GPSにより時刻同期した1PPSと、設定されたクロック信号を5.0V TTLで出力します。LEDに連動している為、外部から動作状態が確認可能です。

  • クロック信号

    エッジ方向 ( 立上がり / 立下り ) やDuty比、周波数を 1 / 10 / 100ミリおよび 1 / 2 / 10 / 20 / 30 / 60秒から選択できます。

  • GPS 時刻校正

    位置推定モードの他に、自動FIXモードを搭載していますので、位置情報が収束した時点で自動的に位置固定モードへ遷移します。

  • GPS 情報出力

    GPS衛星から取得した情報を、NMEAデータ形式の RMC または GGA で出力します。

  • 簡単設定

    液晶画面とボタンにより、設定や動作確認が行えますので外部機器が不要です。

  • 電池内蔵

    充電タイプのリチウム電池を内蔵している為、持ち歩きが容易です。満充電状態で約2日間*1 の連続動作が可能です。

仕様

主な仕様

GPS受信方式50チャネル、GPS L1 周波数、C/Aコード、SBAS、WAAS、EGNOS、MSAS
時刻精度±250nsec以下
初期測位時間1分以内
1PPS出力5.0V TTL、エッジ選択、Duty可変
タイムパルス出力5.0V TTL、設定された間隔で 1PPS に同期したパルス出力
出力フォーマットNMEA RMC または GGA、RS-232Cポートから通信速度 9600bpsで出力
GPSコネクタSMA型ジャック
出力インタフェースDsub / ソケット9pin
電源ACアダプタ DC 5.0V、リチウム電池内蔵 ( 満充電で 30時間の連続稼働が可能 )
動作温度-10℃ ～ +40℃ ( 結露無きこと )
外形寸法幅 170mm、高さ 40mm、奥行き 100mm ( 突起部除く )
